在微波介质陶瓷材料中,可能你听说过这两个词语:陶瓷天线和pcb天线。那么什么是陶瓷天线和pcb天线呢?今天跟随瑞瓷一起来了解
一下。

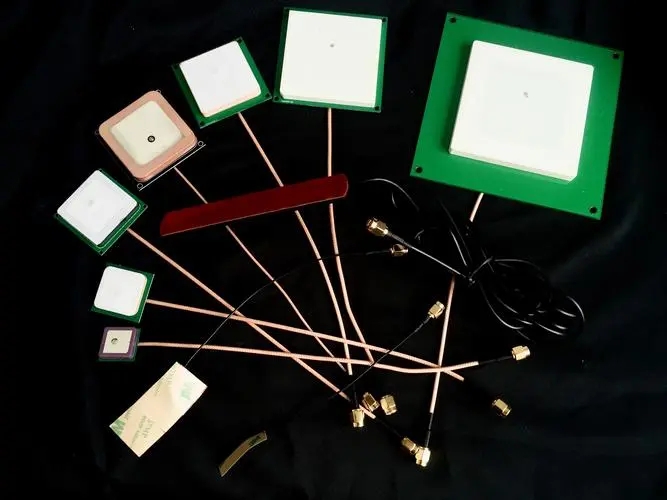

陶瓷天线:是一种小型化天线,一般常用于蓝牙设备上。优缺点如下:
优点:它占用空间很小、性能比较好;有效提高主板的整合度,并可降低天线对ID的限制。
缺点:带宽窄,比较难做到多频段;并且需要在主板的定义之初导入设计。
如果细分的话,陶瓷天线又被分为块状陶瓷天线和多层陶瓷天线这两类。块状陶瓷天线是使用高温将整块陶瓷体一次烧结完成后再将天线的
金属部分印在陶瓷块的表面上。而多层天线呢,它的烧制方式是采用低温共烧的方式将多层陶瓷迭压对位后再以高温烧结,所以天线的金属导
体可以根据设计需要印在每一层陶瓷介质层上。这样可以有效缩小天线尺寸,并能达到隐藏天线的目的。
PCB天线:指无线接收和发射用的PCB上的部分。它发射时,它把发射机的高频电流转化为空间电磁波;接收时,它又把从空间截获的电磁波
转换为高频电流送入接收机。
PCB天线有什么优缺点呢?
优点:空间占用少,成本低,不需要单独组装天线,不易触碰损坏,整机组装方便;
缺点:单个天线场型很难做到圆整,插损高,效率相对较低,容易受到主板上的干扰。
